| 文件名称 | 上传时间 | 操作 |
|---|---|---|
| 铝型材的型材种类有哪些? | 2021/11/18 | 下载 |
| 挤压铝型材的表面封孔处理对产品质量影响有多大 | 2020/07/11 | 下载 |
| 铝型材有多少种规格型号？ | 2020/07/11 | 下载 |
| 铝型材表面处理过程中出现橘皮现象的原因及解决方法 | 2020/07/11 | 下载 |
- 产品描述
- 产品推荐
- CAD下载
- 物理参数计算

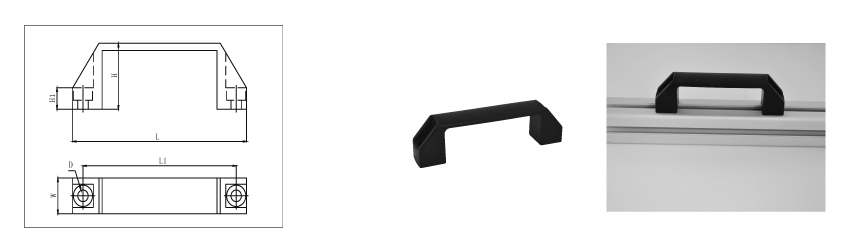

| 工业铝型材门窗把手： | ||||||||
| 用途：将手柄安装在工业铝型材上，可便于开启与提携；连接用螺栓与螺母需另配。 | ||||||||
|
||||||||
|
L（mm)
|
L1(mm)
|
H(mm)
|
H1(mm)
|
W(mm)
|
D(mm)
|
颜色
|
材质
|
订货编号
|
|
109
|
90
|
37
|
12
|
20
|
Φ6.5
|
黑色
|
尼龙/铝合金
|
CE-HD-20
|
|
140
|
120
|
40
|
15
|
25
|
Φ8.5
|
黑色
|
尼龙/铝合金
|
CE-HD-25
|
|
200
|
180
|
50
|
18
|
28
|
Φ8.5
|
黑色
|
尼龙/铝合金
|
CE-HD-28
|
|
||||||||
|
产品昵称
|
L（mm)
|
H(mm)
|
订货编号
|
|||||
|
型材把手
|
根据需求定制
|
根据需求定制
|
CE-HD-1640
|
|||||
APAS工业铝型材简易选型表： |
|
| 说明： | |
|
I. 图中共有六个参数值： 变形量决定因素： 1.承受力F（N） 2.铝型材长度L（mm） 3.承载力与铝型材长度的交点 4.所选铝型材惯性矩I（cm4） 5.从交点垂直延伸到底部的直线 6.不同承受方式的铝型材变形量f(mm) |
|
|
II.可通过参数中的任意三个，查出另一个参
举例：选用APAS-8-4080W铝型材， |
|
|
|
APAS工业铝型材受力变形量计算： |
||
| 在选用APAS工业铝型材时，变形量将是一个重要的选择依据，根据下列计算公式，很容易计算出铝型材自重与受力的情况下所产生的变形量。 | ||
|
m 铝型材线性密度（kg/cm3） F 载荷（N） L 铝型材无支撑长度（mm） E 弹性模量（68600N/mm2） I 集合惯性（cm4） Z 载面惯性（cm3） g 9.81N/kgf f 变形量（mm） |

|
|
| * 静载荷状态下的铝型材变形量计算： | ||

|
||
| * 无载荷状态下的铝型材变形量计算： | ||

|
||
| * 铝型材最大允许弯曲应力：σmax<200N/m3 | ||

|
||
|
* 计算举例： 选用APAS-10-4545铝型材，长度L=500mm，载荷F=800N（1kgf=9.81N）,两端固定支撑 |
||

|
||
