- 产品描述
- 加工工艺
- 工业铝材
- 配件推荐
- 物理参数计算
|
||
| 4545-2N90工业铝型材主要应用于工业铝型材框架结构的快速组装，结合多种规格连接件配件，可实现多种连接方式，实现工业铝型材快速组装系统，便于工程师对于框架构想的快速实现。 | ||
|
|
|
|

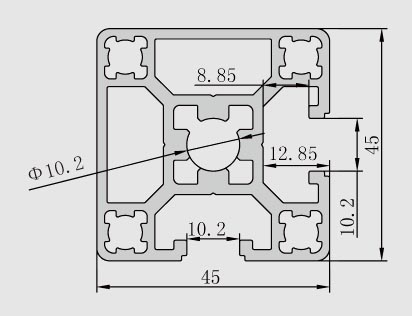

4545-2N90轻型工业铝型材图片
|
4545-2N90轻型工业铝型材参数
|
|
|
|||||||
|
铝型材型号
|
材质
|
重量
|
惯性矩
|
惯性矩
|
弯矩
|
弯矩
|
订货编号
|
|
profile
|
material
|
weight
|
Ix(cm4)
|
Iy(cm4)
|
Wx(cm3)
|
Wy(cm3)
|
order.NO.
|
|
45×45-2N90
|
铝AL（6063-T5）
|
2.45kg/m
|
18.27
|
18.27
|
8
|
8.24
|
P10-4545-2N90
|
|
|||||||
| 产品推荐：铝型材工作台 铝型材货架 扶梯检修平台 安全防护围栏 工业铝型材框架 | |||||||
APAS工业铝型材简易选型表： |
|
| 说明： | |
|
I. 图中共有六个参数值： 变形量决定因素： 1.承受力F（N） 2.铝型材长度L（mm） 3.承载力与铝型材长度的交点 4.所选铝型材惯性矩I（cm4） 5.从交点垂直延伸到底部的直线 6.不同承受方式的铝型材变形量f(mm) |
|
|
II.可通过参数中的任意三个，查出另一个参
举例：选用APAS-8-4080W铝型材， |
|
|
|
APAS工业铝型材受力变形量计算： |
||
| 在选用APAS工业铝型材时，变形量将是一个重要的选择依据，根据下列计算公式，很容易计算出铝型材自重与受力的情况下所产生的变形量。 | ||
|
m 铝型材线性密度（kg/cm3） F 载荷（N） L 铝型材无支撑长度（mm） E 弹性模量（68600N/mm2） I 集合惯性（cm4） Z 载面惯性（cm3） g 9.81N/kgf f 变形量（mm） |

|
|
| * 静载荷状态下的铝型材变形量计算： | ||

|
||
| * 无载荷状态下的铝型材变形量计算： | ||

|
||
| * 铝型材最大允许弯曲应力：σmax<200N/m3 | ||

|
||
|
* 计算举例： 选用APAS-10-4545铝型材，长度L=500mm，载荷F=800N（1kgf=9.81N）,两端固定支撑 |
||

|
||
